4-Pin Molex Stecker
Einen 4-Pin Molex Stecker erneut verwenden, ohne die einzelnen Stifte zu beschädigen.

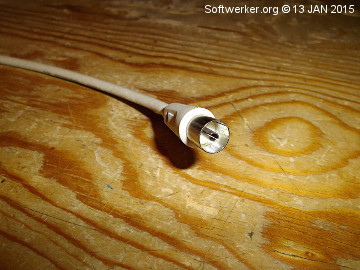

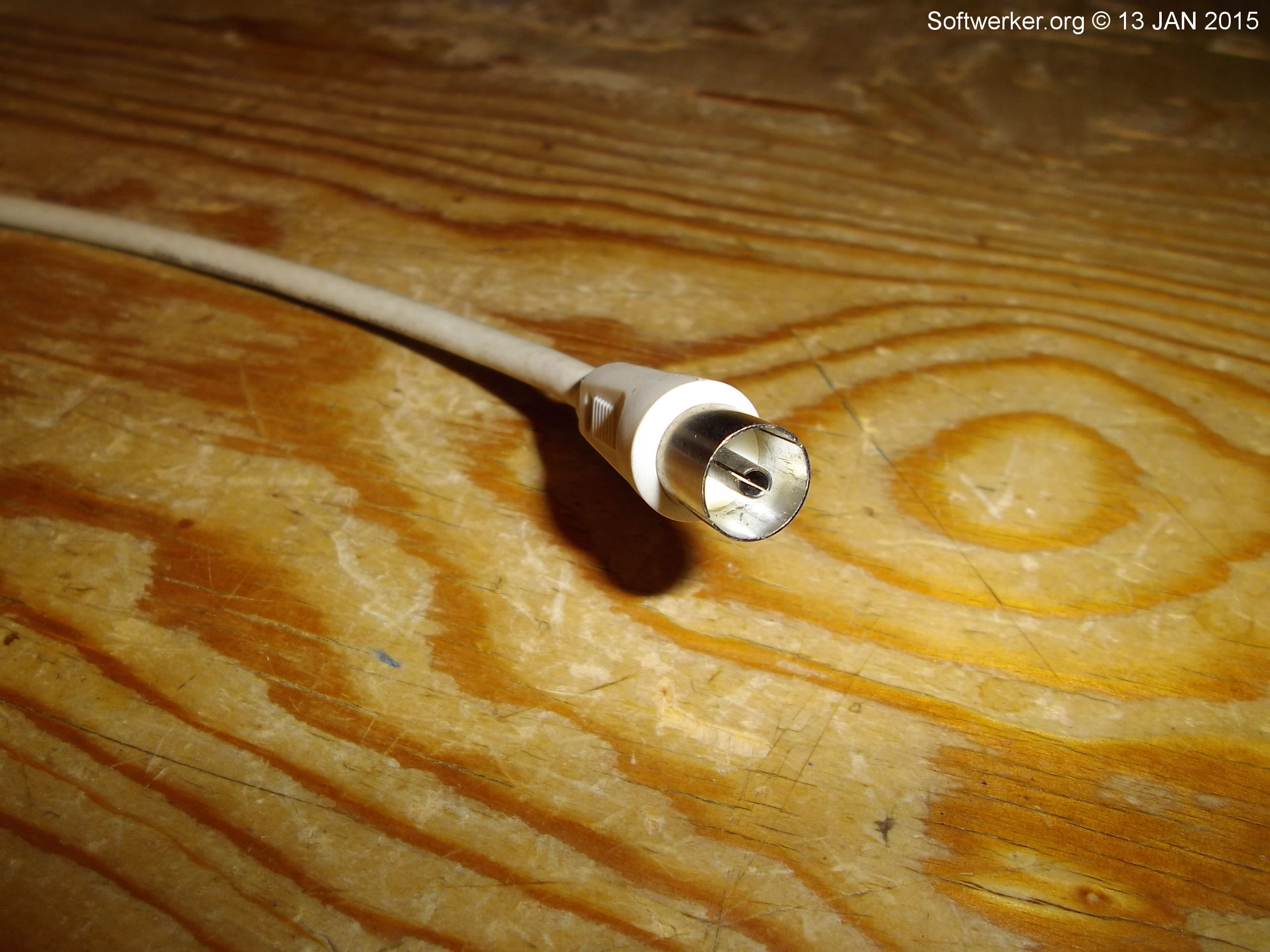

Als erstes benötigte ich eine einfache Antennenbuchse.
Von dieser entfernte ich das Gehäuse, so dass nur die reine Buchse für die weitere Verwendung übrig blieb.

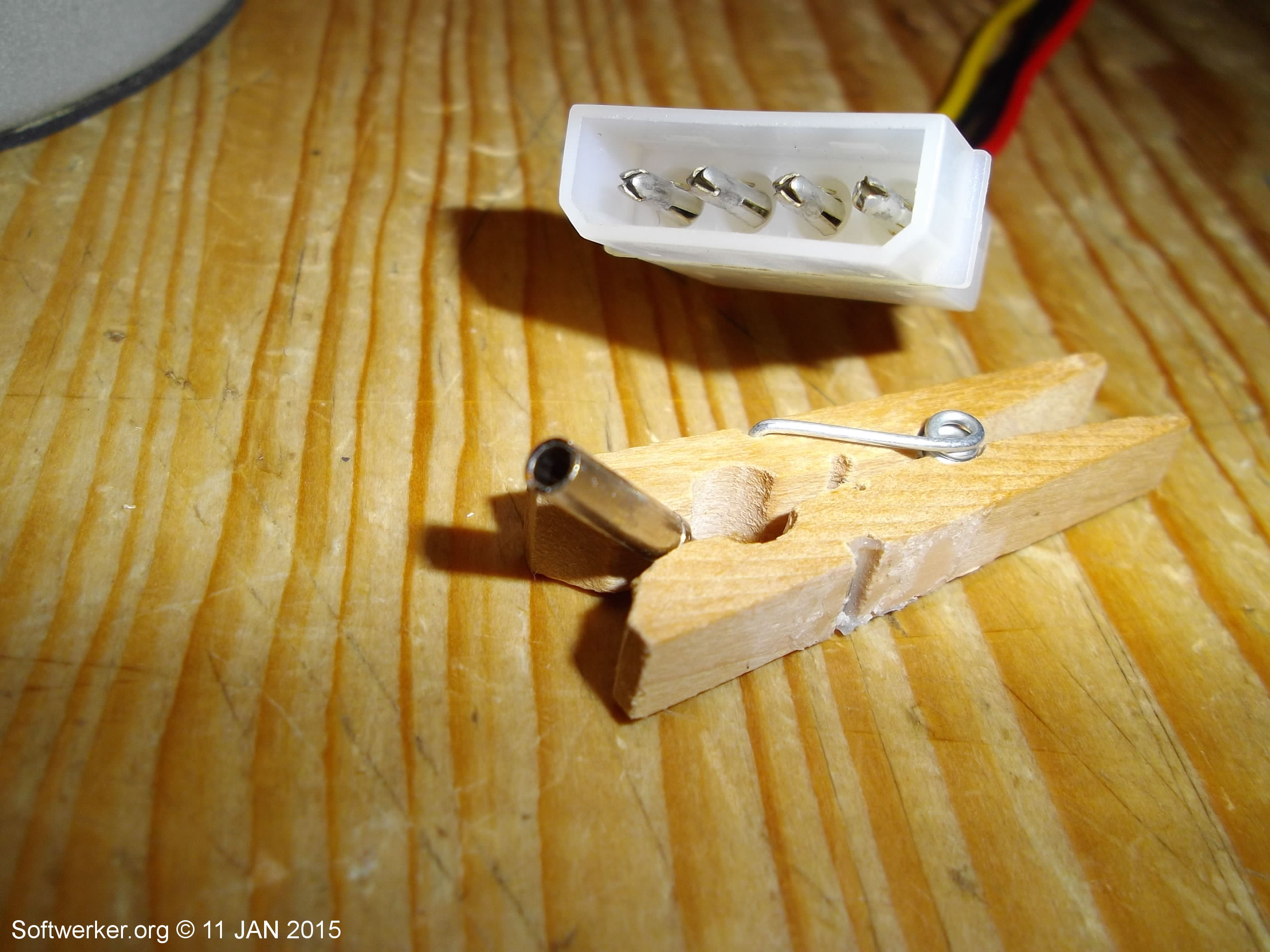

Für den Start der Aktion sind nur der zu bearbeitende Stecker und die vom Gehäuse befreite Buchse nötig.
Die Holzklammer ist für die weitere Unterstützung hilfreich, da sie in geschlossenem Zustand eine passende Öffnung für die Buchse bietet.
Die Buchse stecke ich von unten auf den ersten der vier Stifte des Steckers.

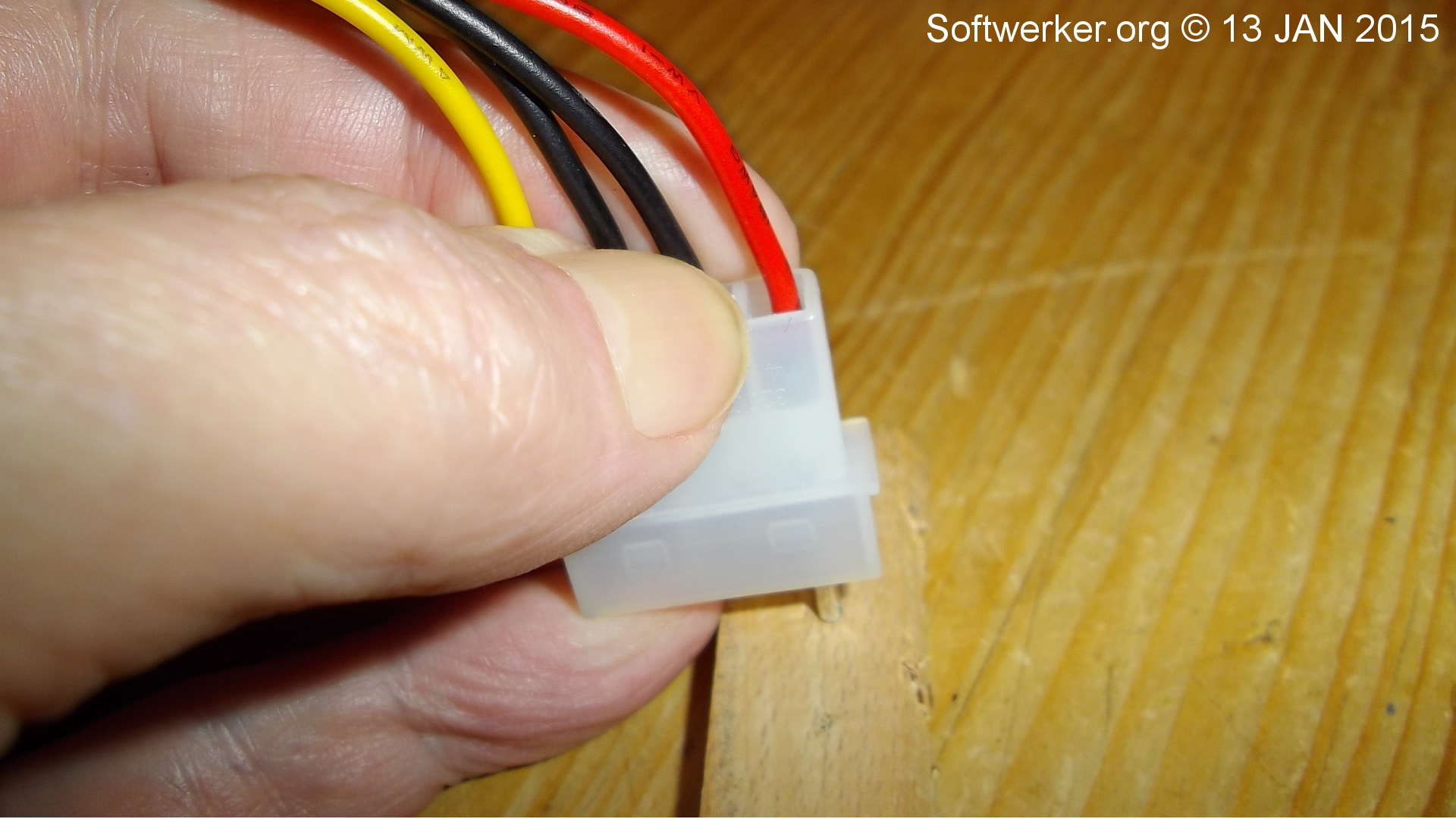

Nun drücke ich den Stecker mit der Buchse gegen eine feste Unterlage und ziehe den zu entfernenden Stift am Kabel heraus.

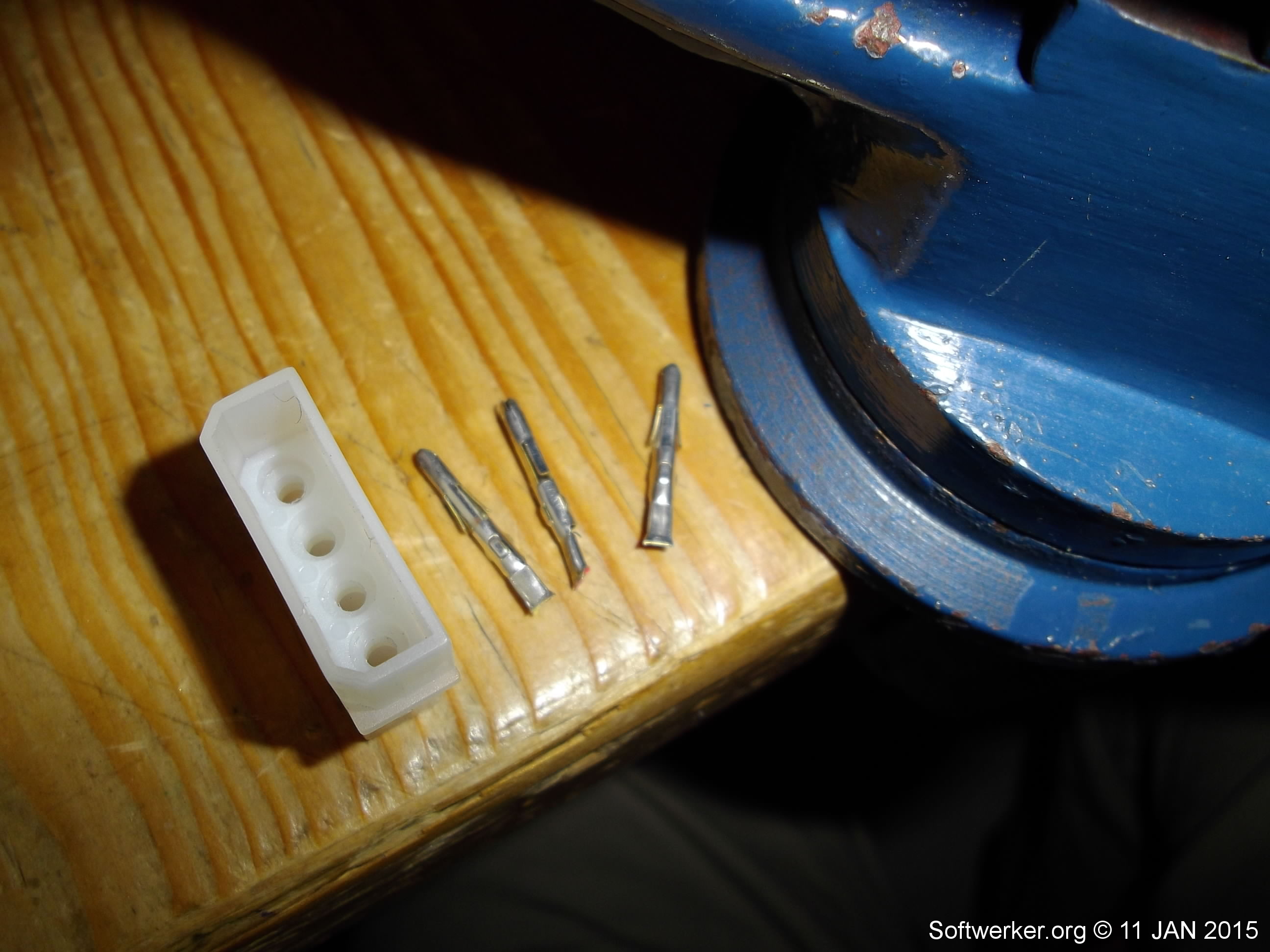

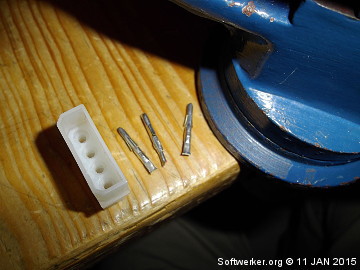

Nacheinander ziehe ich auch die restlichen drei Stifte mit der beschriebenen Methode heraus.
Die mit einer Krimpzange befestigten Drähte kappe ich mit dem Seitenschneider.

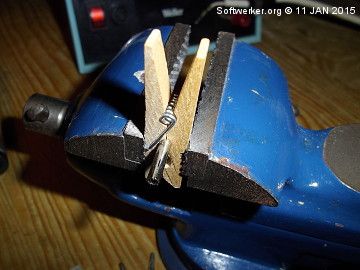

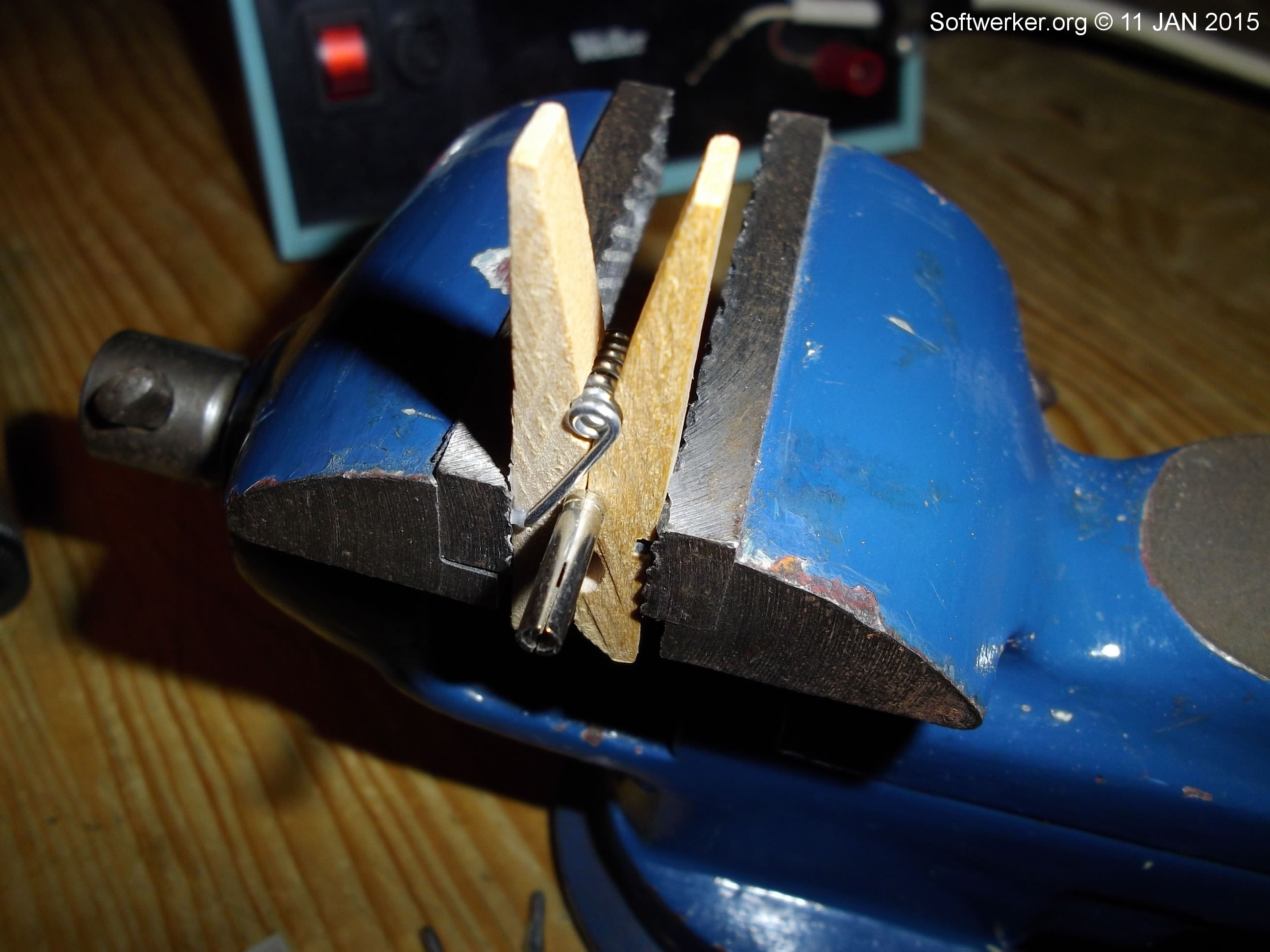

Die Wäscheklammer, versehen mit der Buchse, spanne ich in einen kleinen Schraubstock.
Das ist eine sehr gute Fixierung für die folgenden vier Lötungen.

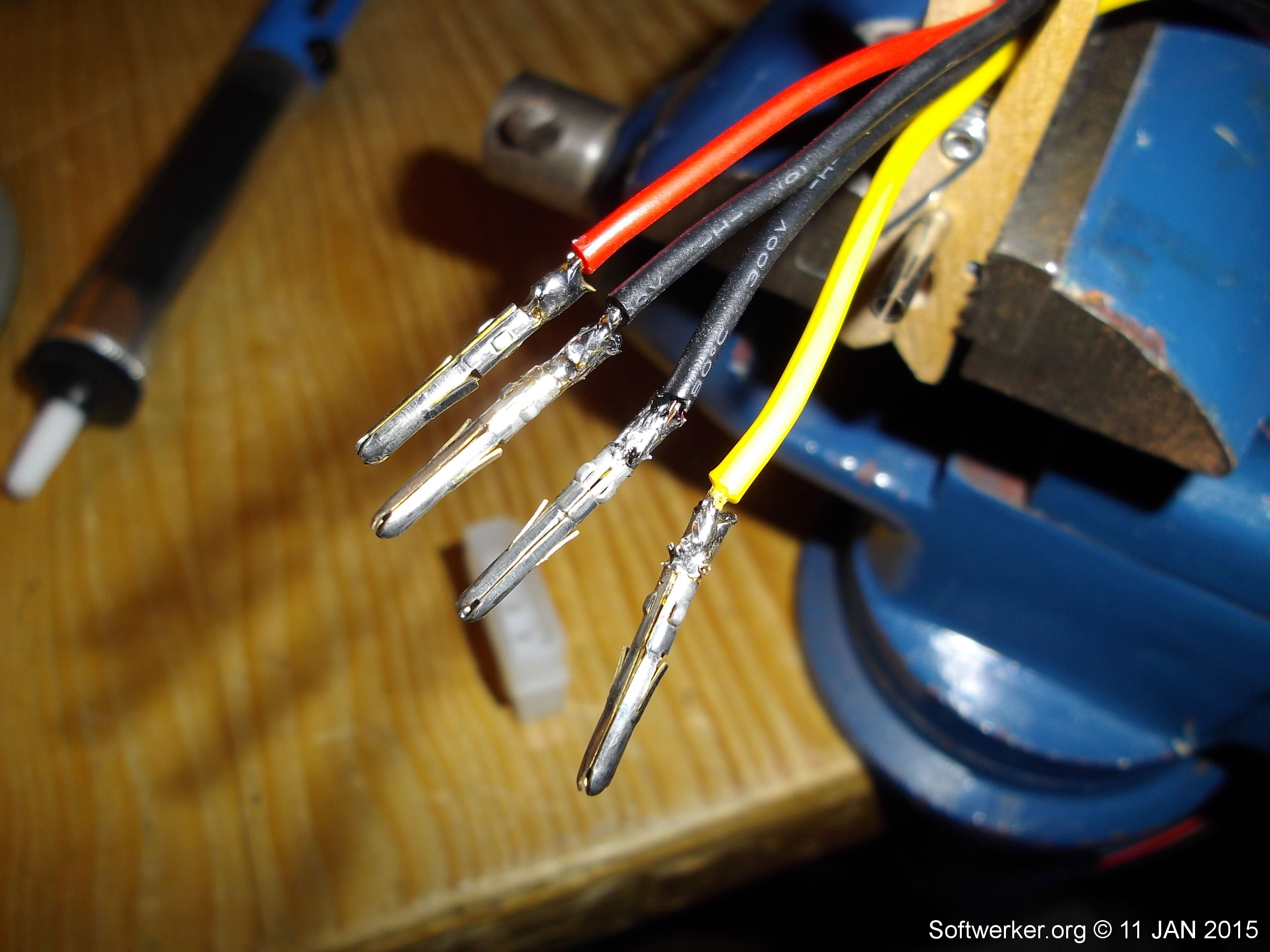

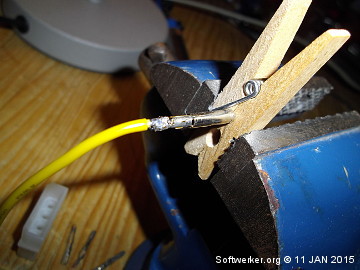

In die Vorrichtung stecke ich einen der vier Stifte und löte das abisolierte Kabel an, welches jetzt mit dem Stecker zu verbinden ist.
Der Vorgang wiederholt sich bei den restlichen drei Stiften und Kabeln.
Die mit dieser Methode gefertigten Lötstellen haben professionelles Aussehen und sind es auch.

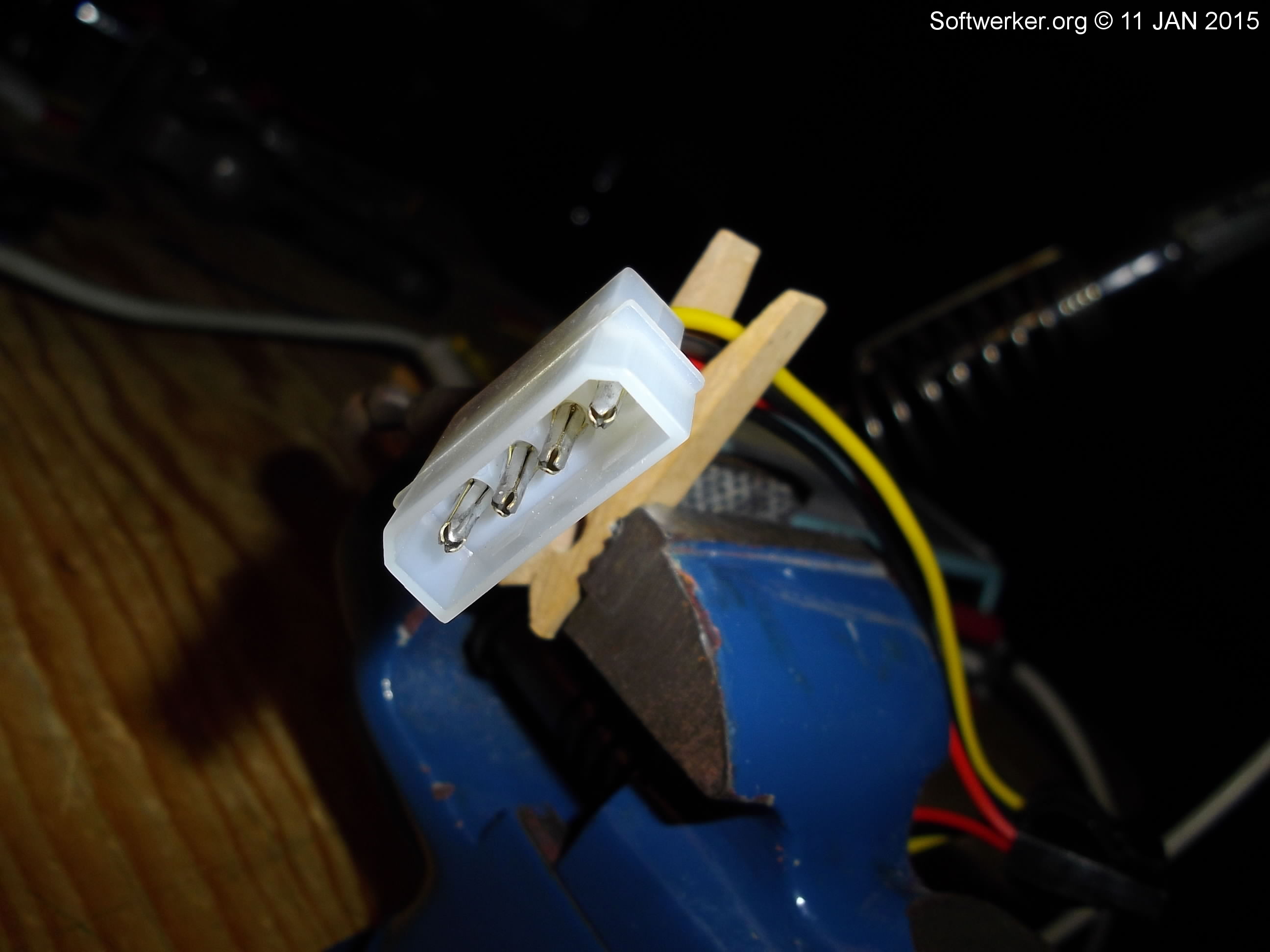

Zum Schluss werden die vier fertig konfektionierten Stifte in den Stecker gesteckt.
Selbstverständlich halte ich die exakte Reihenfolge der Bestückung ein.
