Trennen Sie vor Restaurierung und Reparaturen immer die Verbindung zum Stromnetz! Vorsicht, Lebensgefahr!
Der mit der SSD-Festplatte belegte Floppy-Schacht hat mich eine ganze Weile gestört. Daher habe ich mich entschlossen, ihn ebenfalls mit einer SSD-Docking-Einheit zu
bereichern.

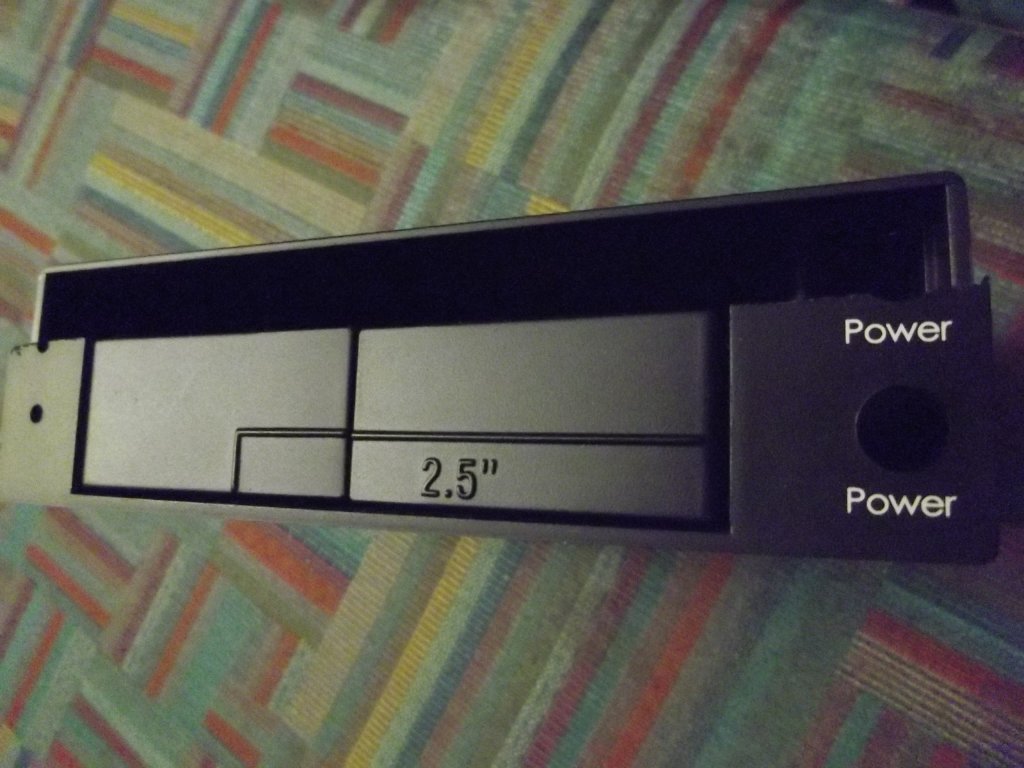

Vom leeren Gehäuse einer internen Docking-Station säge ich mir vorsichtig die SSD-Einheit heraus.

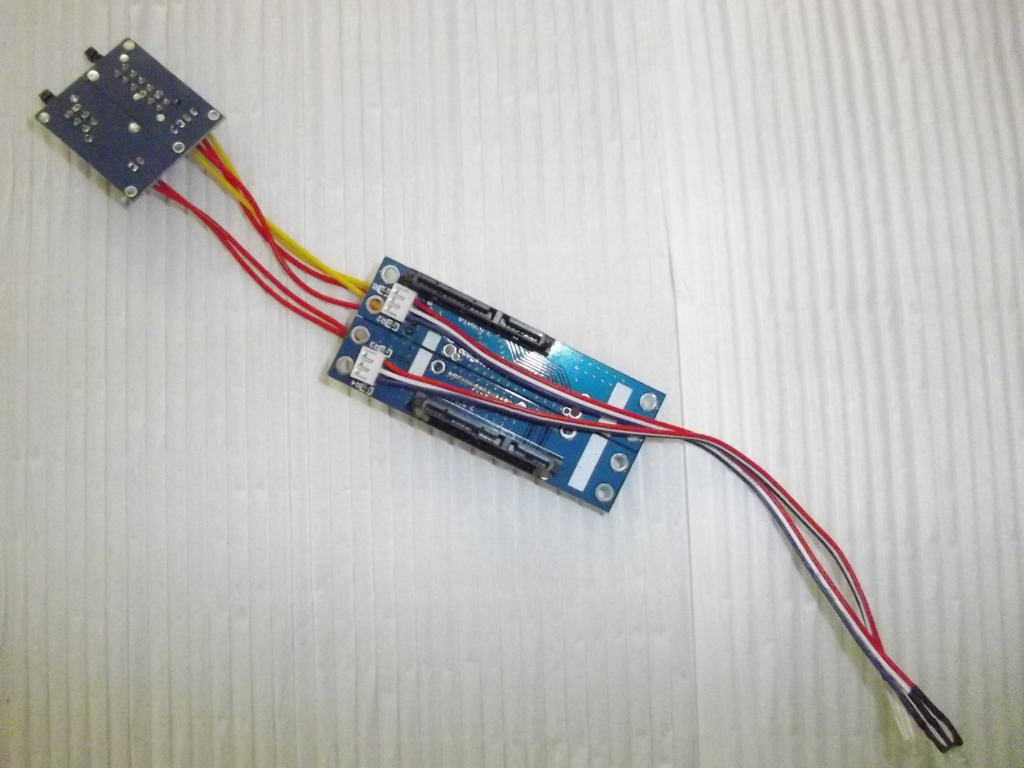

Die elektronische Schaltung trenne ich in der Mitte und erhalte zwei Einheiten. Die obere Hälfte ist für einen 2.5"-SSD-Anschluß vorgesehen und kommt für meinen Zweck nicht infrage. Die untere Hälfte kann 3.5"-HDD-Festplatten oder CD-/DVD-Player verbinden und ist genau das Richtige mit der entsprechenden Verlängerung.

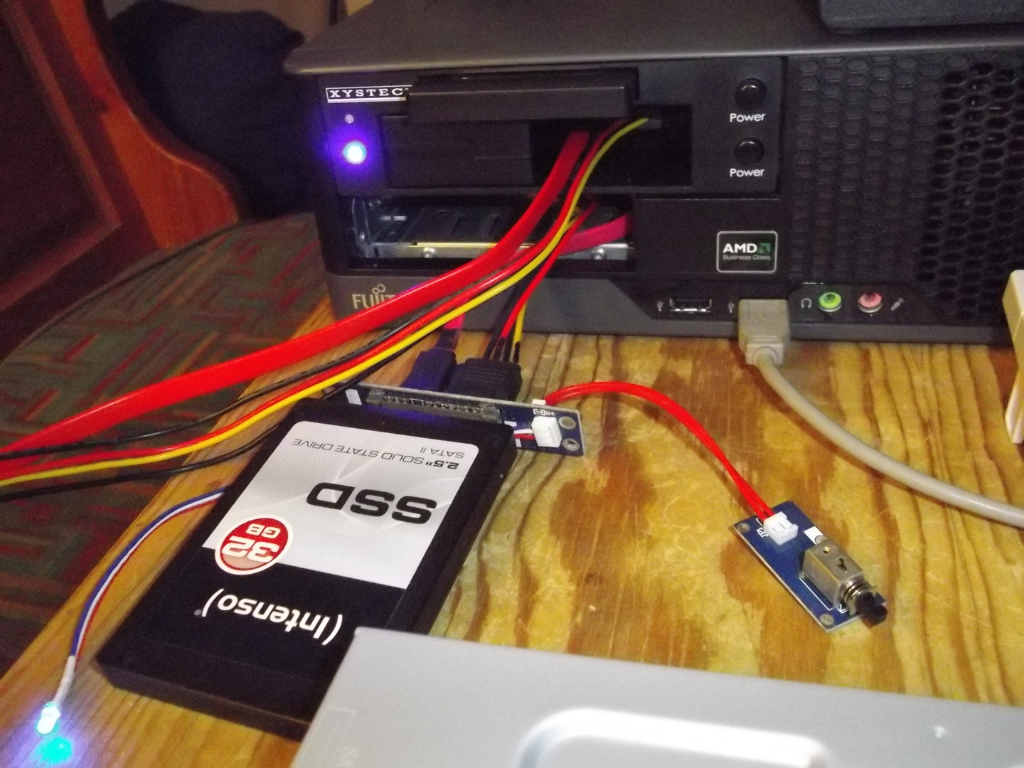

Alle nötigen Verbindungen für die Funktionsprobe sind hergestellt.

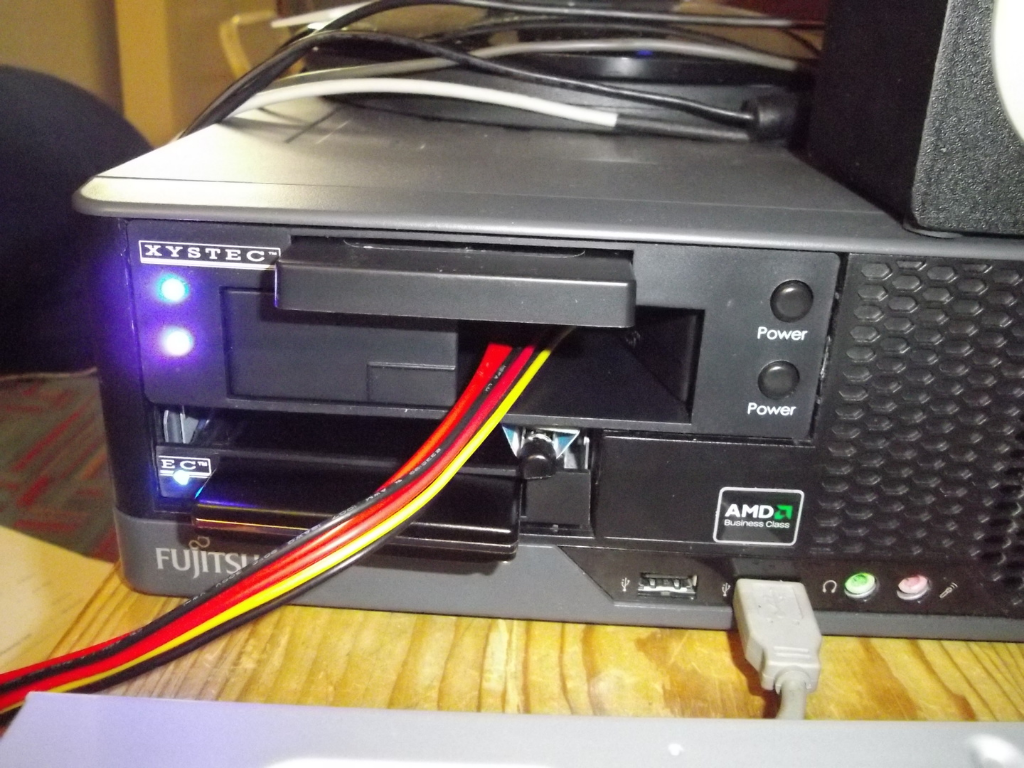

Nach dem Einbau des zugeschnittenen SSD-Gehäuses und der getrennten Schaltungshälfte fehlt nur noch die schmale Abdeckung.

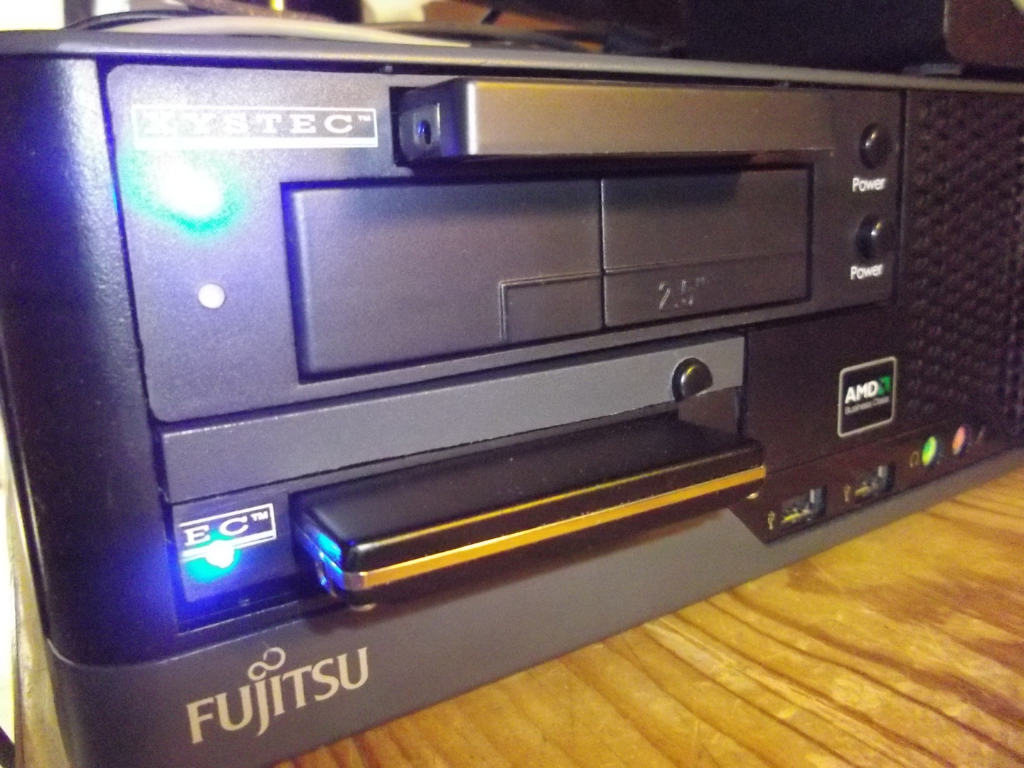

Erst jetzt kann ich das Projekt als abgeschlossen bezeichnen.
So sieht der Betrieb der 3-fach-Docking-Station einschließlich einer 3.5"-HDD-Festplatte aus.

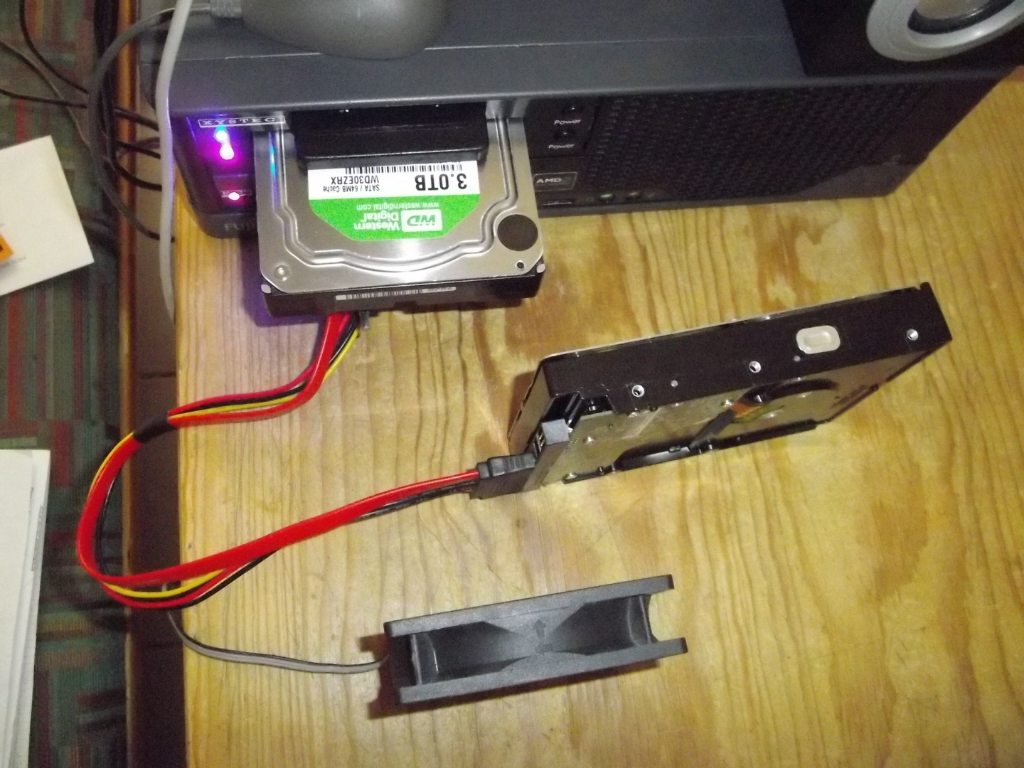

Nun bin ich in der Lage, die 3-fach-Docking-Station mit zwei 3.5"-HDD-Festplatten zu verbinden und zu betreiben. Die Sicht von oben zeigt den Anschluss der zweiten HDD-Festplatte mittels der SATA-Verlängerung einschließlich des flüsterleisen Ventilators, den ich mittels USB-Anschluss effektiv betreibe.

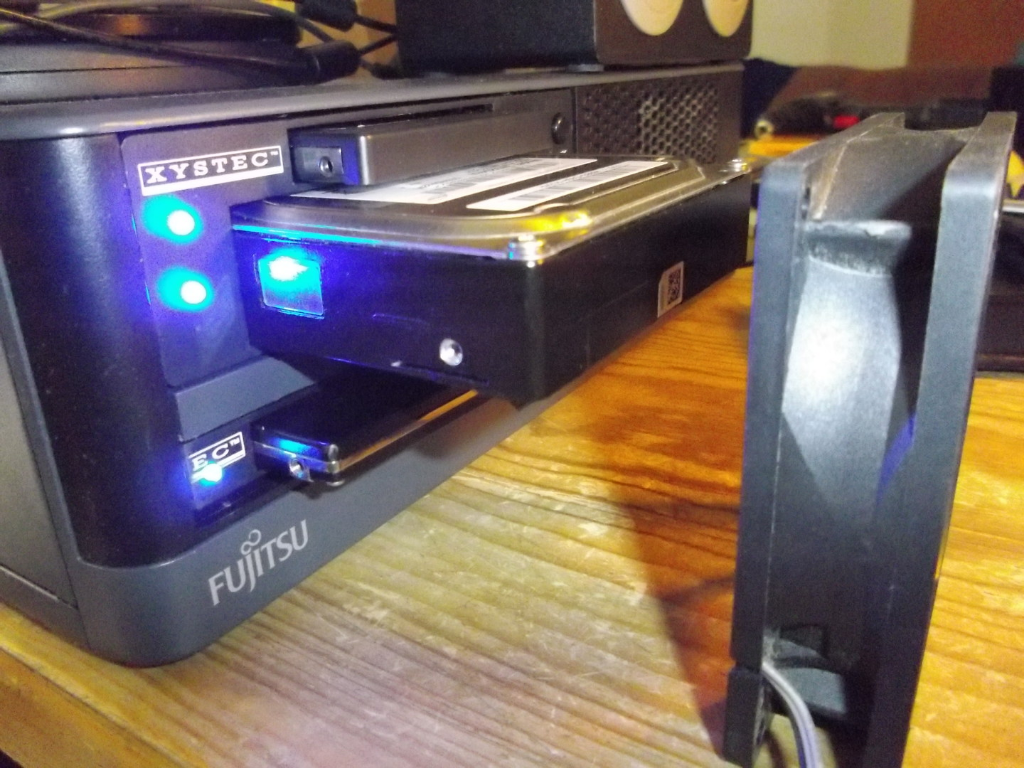

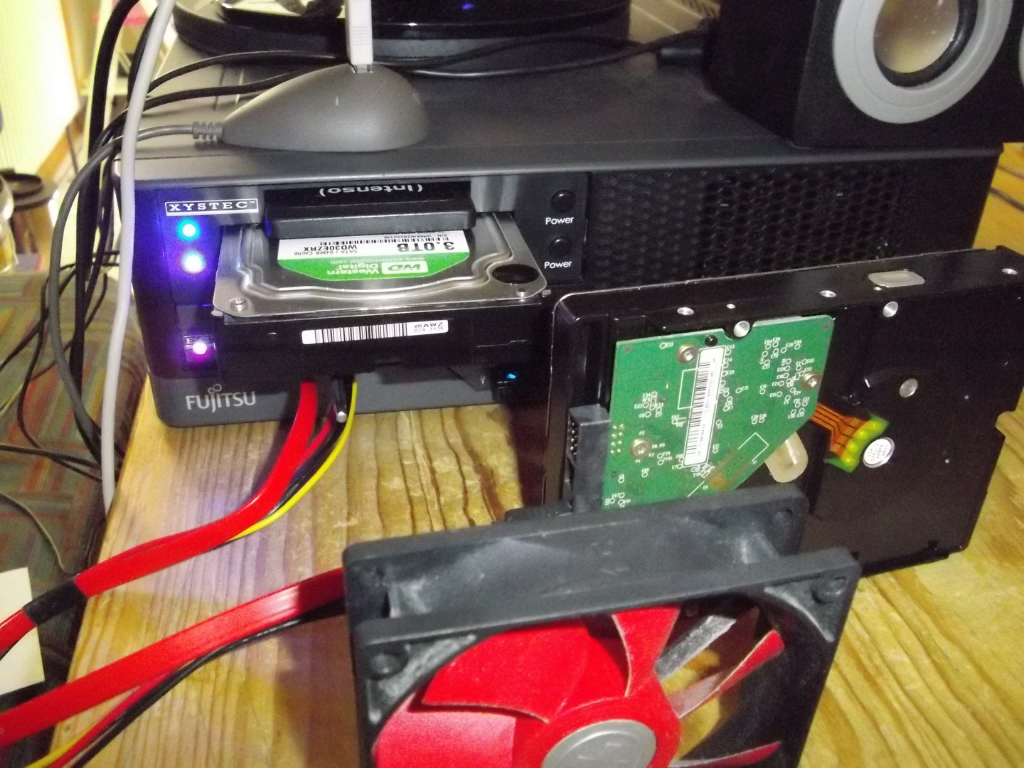

Die gleiche Anordnung von vorne gesehen zeigt noch einmal die zwei angeschlossenen 3.5"-HDD-Festplatten in Betrieb. Diese Konstellation ist nur bei Datensicherungen oder -verschiebungen gefragt. Der Ventilator ist nur vonnöten, wenn die sich in der Docking-Station befindliche HDD-Festplatte einen schlechten Wärmefaktor aufweist.
Text und Fotos © Softwerker.org – 28. September 2015
aktualisiert - 29. September 2015
aktualisiert - 21. September 2017
